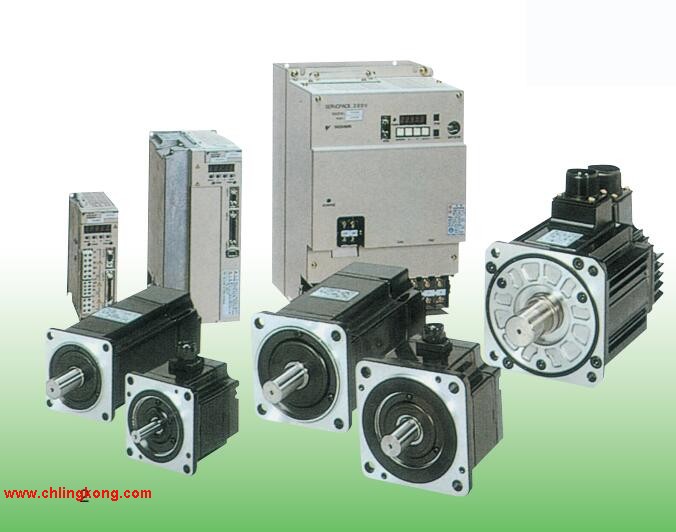

Σ-v系列伺服單元SGDV型。
最大適用電機容量：1.5kw。
電源電壓：三相AC200V。
設計順序：A型。
接口：MECHATROLINK-Ⅱ通信指令型（旋轉型伺服電機用）SGMGH-05ACA31。
選配（硬件）：涂漆處理。
實現實時通信。
以最大的傳送速度10Mbps 和可設定的通信周期250μs～4ms，
實現了最多30站的高速控制SGMGH-05ACA31通過通信速度的高速化，
可實時收發各種控制用信息SGMGH-05ACA31。
節能效益高。
條通信線路最多可連接30站，可大幅削減接線成本和時間。
上位控制器的指令連接器僅需1 個，
而且無需速度/ 轉矩指令用D/A 轉換器或位置指令用脈沖發生器。
實現了高精度的運動控制SGMGH-05ACA31。
除了轉矩、位置和速度控制，還可實現精度要求極高的同步相位控制。
由于可在線切換控制模式，因此可更有效、平滑地實現復雜的機械動作。Σ-V系列伺服電機SGMPS型。
額定輸出：400W(0.4kw)。
電源電壓：AC200V。
串行編碼器：17位絕對值型（標準）。
設計順序：IP67（標準）。
軸端：直軸、帶鍵槽、帶螺孔（選配）。
選配：帶油封、帶保持制動器(DC24V）伺服電機。
RoHS指令的對應：符合RoHS指令。
中慣量
進深較短的扁平型
配備高分辨率串行編碼器（17位）
最高轉速達6000r/min
品種齊全（100W ～1.5kW，帶保持制動器）
標準采用IP55。亦適用于IP67（選配）。
額定值和規格：
額定時間∶連續。
振動等級∶V15伺服電機。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶B。
絕緣耐壓∶AC1500V 1分鐘。
保護方式∶全封閉自冷式IP65（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉伺服電機。類型：SGDH型驅動器。
容量：0.75kw。
電壓：三相200V。
模式：轉矩、速度、位置。
采用伺服驅動器—電動機互饋對拖的測試平臺。
采用可調模擬負載的測試平臺。
采用有執行電機而沒有負載的測試平臺。
采用執行電機拖動固有負載的測試平臺。
采用在線測試方法的測試平臺。
這種測試系統由三部分組成，
分別是被測伺服驅動器—電動機系統、系統固有負載及上位機。
上位機將速度指令信號發送給伺服驅動器，伺服系統按照指令開始運行。
在運行過程中，上位機和數據采集電路采集伺服系統的運行數據，
并對數據進行保存、分析與顯示。高性能型、用途最佳型伺服單元（高性能型）。
最大適用電機容量：0.4kw。
電源電壓：三相AC200V。
設計順序：B。
硬硬件規格：涂漆處理安川SGMGH-05ACA31。
接口：MECHATROLINK-IIII通信指令型（旋轉型伺服電機用）。博世伺服電機。
功能：無偏差規格。
高性能形Σ-V-EX系列。
備有2個機型高性性能伺服單元。
EX001（支持M-Ⅲ高速通信）：通信周期最小值125μ s，使得得指令的響應變快，軌跡精度和處理能力提高安川SGMGH-05ACA31。
EX002（無偏差規格）：極大地提高了指令追蹤性能，進一步提高了軌跡控制的精度。
SGMGH-05ACA31操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGMGH-05ACA31&select=5
