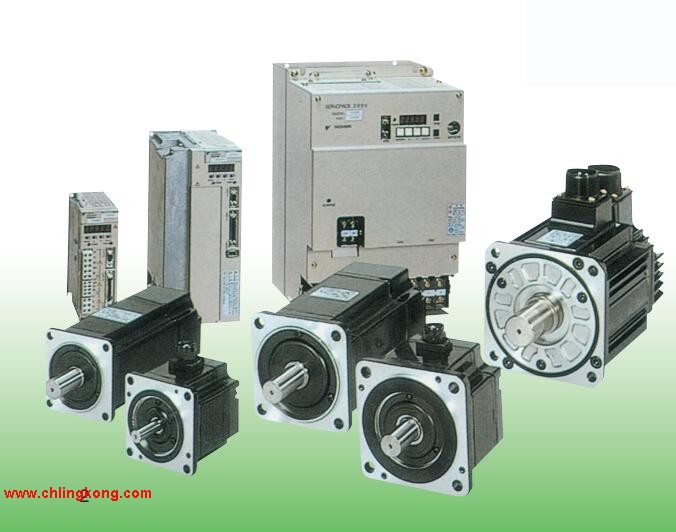

Σ-V系列伺服電機SGMJV型。
額定輸出：0.4kw(400W)。
電源電壓：AC200V。
串行編碼器：20位增量型（標準）。
設計順序：標準。
軸端：帶兩面平面座（選配）SGMPH-01BAE21。
選配：不帶選配。
中慣量。
瞬時最大轉矩（額定比350%）。
配備有高分辨率串行編碼器（13/20位）。
最高轉速達6000r/minSGMPH-01BAE21
品種齊全（50～750W，帶保持制動器）SGMPH-01BAE21。
用途示例：
半導體制造設備，
貼片機，
印刷電路板打孔機，
機器人，
搬運機械，
食品加工機械。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶B。
絕緣耐壓∶AC1500V 1分鐘SGMPH-01BAE21。
保護方式∶全封閉自冷式IP65（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。伺服電機SGMGH型。
額定轉速：1000r/min。
功率：0.3kw安川伺服電機下載。
電源電壓：三相AC200V。
串行編碼器：17位絕對值。
設計順序：B。
軸端：錐度1/10，帶平行鍵。
選購件：帶DC90V制動。
高速進給系列：無負載時亦需高速運轉的場合。
主回路與控制回路的電源完全分離，
報警時可只關斷主回路電源，容易維護。
參數設定器內置。
由伺服驅動器本體可直接輸入?yún)?shù)安川伺服電機下載。
節省配線。
采用了串行編碼器，編碼器配線數比原產品減少了1/2。
多合一控制：利用參數切換可別使用轉矩、位置、速度控制。高性能型、用途最佳型伺服單元（用途最佳型）。
最大適用電機容量：0.5kw安川伺服電機下載。
電源電壓：三相AC400V。
接口：MECHATROLINK-III通信指令型（直線伺服電機用）。
設計順序：A。
硬件規格：基座安裝型（標準）。
功能：壓力反饋控制功能。
用途最佳型Σ-V-FT系列
根據不同的用途備有5個配備了便利功能的伺服單元機型。
FT001（振動抑制功能升級規格）：通過強化的振動抑制功能，縮短定位時間。
FT003（壓力反饋功能）：通過高精度的壓力控制，促進裝置高性能化。
FT005（支持旋轉工作臺用途）：具有旋轉坐標功能和定點通過輸出功能，能夠平滑且高精度控制旋轉工作臺。
FT006（定點通過輸出功能）：無需經由上位裝置便可設定定點通過輸出（觸發）。
FT008（支持絕對值系統用途）：可通過任意上位控制器構建絕對值系統。直驅伺服電機SGMCS小容量型。
額定轉矩：14N·m。
伺服電機外徑尺寸：230mm。
串行編碼器：20位絕對值型（1圈內的絕對值型）（標準）。
設計順序：伺服電機外徑尺寸記號為B、C、D的機型。
法蘭規格：C face，反向負載側。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時最大轉矩∶6～600N·m，最高轉速∶250～500r/min）。
利用20 位高分辨率編碼器，可進行高精度的分度。
采用中空構造，便于接線、配管。
用途示例：
半導體制造設備。
液晶電路板制造設備。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
小容量額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用用環境溫度∶0～40°C。
勵勵磁方式∶永磁式安川SGMPH-01BAE21。
安裝方式∶法蘭式。
耐熱等級∶A。
絕緣耐壓∶AC111500V 1分鐘SGMPH-01BAE21。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。
SGMPH-01BAE21操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGMPH-01BAE21&select=5
