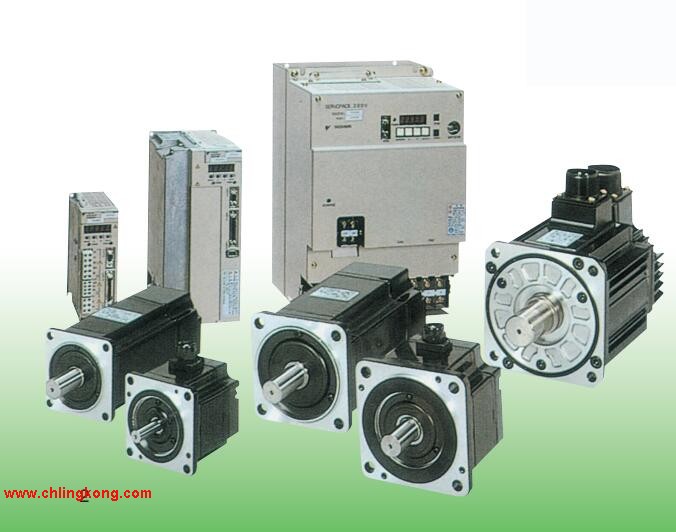

Σ-V系列伺服電機SGMGV型。
額定輸出：7.5kw。
電源電壓：AC200V。
串行編碼器：20位絕對值型（標準）。
設計順序：標準（螺栓為銀色）。
軸端：直軸、不帶鍵槽（標準）SGMSH-10ACA2E。
選配：帶保持制動器（DC90V）。
各種機械的進給軸驅動用（高速進給）。
品種齊全（300W～15kW，帶保持制動器）SGMSH-10ACA2E
配備有高分辨率串行編碼器（20位）SGMSH-10ACA2E。
標準采用IP67。
用途示例：
機床。
傳送機械。
搬運機械。
食品加工機械。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式SGMSH-10ACA2E。
安裝方式∶法蘭式。
耐熱等級∶F。
絕緣耐壓∶AC1500V 1分鐘（200V級），AC1800V 1分鐘（400V級）。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。高性能型、用途最佳型伺服單元（高性能型）。
最大適用電機容量：11kw原裝安川SGMSH-10ACA2E。
電源電壓：三相AC200V。
設計順序：A。
硬件規格：擱架安裝型+涂漆處理。
接口：模擬量電壓、脈沖序列指令型（旋轉型伺服電機用）。
功能：無偏差規格。
高性能形Σ-V-EX系列。
備有2個機型高性能伺服單元。
EX001（支持M-Ⅲ高速通信）：通信周期最小值125μ s，使得指令的響應變快，軌跡精度和處理能力提高原裝安川SGMSH-10ACA2E。
EX002（無偏差規格）：極大地提高了指令追蹤性能，進一步提高了軌跡控制的精度。高性能型、用途最佳型伺服單元（用途最佳型）。
最大適用電機容量：1.5kw。
電源電壓：三相AC400V。
接口：MECHATROLINK-III通信指令型（旋轉型伺服電機用）。
設計順序：A原裝安川SGMSH-10ACA2E。
硬件規格：涂漆處理。
功能：壓力反饋控制功能。
用途最佳型Σ-V-FT系列
根據不同的用途備有5個配備了便利功能的伺服單元機型。
FT001（振動抑制功能升級規格）：通過強化的振動抑制功能，縮短定位時間。
FT003（壓力反饋功能）：通過高精度的壓力控制，促進裝置高性能化。
FT005（支持旋轉工作臺用途）：具有旋轉坐標功能和定點通過輸出功能，能夠平滑且高精度控制旋轉工作臺。
FT006（定點通過輸出功能）：無需經由上位裝置便可設定定點通過輸出（觸發）。
FT008（支持絕對值系統用途）：可通過任意上位控制器構建絕對值系統。裝備DeviceNet通信功能型伺服單元（外部電源驅動型）（套件型號）
最大適用電機容量：0.2kw。
電源電壓：單相AC100V。
接口：指令選配安裝型（旋轉型伺服電機用）。
選配（硬件）：基座安裝型（標準）。
選配（軟件）：標準。
選配（參數）：標準。
選配模塊：DeviceNet模塊（外部電源驅動型）＋全閉環模塊。
依據開放式現場網絡 DeviceNet 的通信規格。
用裝配了 DeviceNet 的上位控制器和 v的組合可以簡單地實行運動控制。
可以利用市售的豐富的 DeviceNet 支持軟件。
可用上位控制器管理伺服信息。
通過網絡從上位控制器監視伺服驅動器的運行狀況、警報信息。
用上上位控制器來管理伺服信息，從而提高了維護性（短縮調試時間，提提高維護作業效率）同步伺服電電機超高響應功率電機。
節省接線，降低了成本并提高了可靠性。
由于上位控制器和伺服單元之間的通過通信網網絡來連接，因此大幅度節省了接線。
內置豐富的定位功能。
可從上位控制器（ PLCC 或電腦）簡單地進行各種定位動作同步伺服電機。
配備有單純定位、原點復歸、連續旋轉動作、連續旋轉動作的定位、程序運行等豐富的定位功能。
