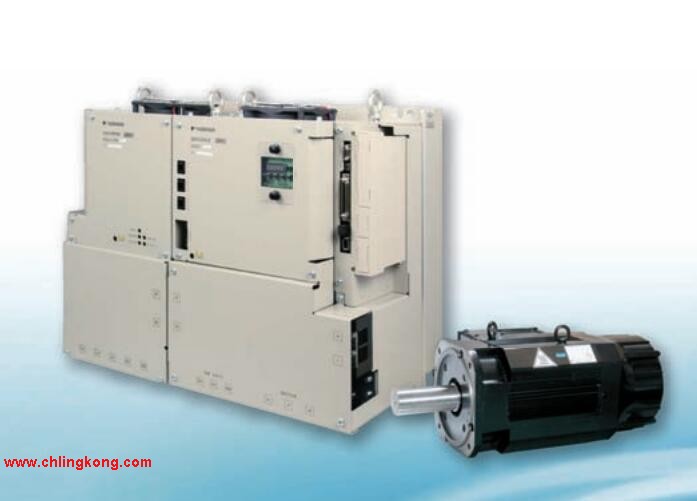

伺服電機SGMGH型。
額定轉速：1000r/min。
功率：5.5kw。
電源電壓：三相AC200V。
串行編碼器：17位相對值。
設計順序：高精度機床用。
軸端：直軸無鍵伺服電機力矩。
選購件：帶DC24V制動。
高速進給系列：無負載時亦需高速運轉的場合。
主回路與控制回路的電源完全分離，
報警時可只關斷主回路電源，容易維護SGMVV-4EDDB6C
參數設定器內置伺服電機力矩。
由伺服驅動器本體可直接輸入?yún)?shù)。
節省配線。
采用了串行編碼器，編碼器配線數比原產品減少了1/2。
多合一控制：利用參數切換可別使用轉矩、位置、速度控制。直驅伺服電機SGMCS中容量型。
額定轉矩：200N·m伺服電機力矩。
伺服電機外徑尺寸：360mm。
串行編碼器：20位增量型（選配）。
設計順序：伺服電機外徑尺寸記號為M、 N的機型。
法蘭規格：C face，負載側。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時最大轉矩∶6～600N·m，最高轉速∶250～500r/min）。
利用20 位高分辨率編碼器，可進行高精度的分度。
采用中空構造，便于接線、配管大容量伺服電機。
用途示例：
半導體制造設備。
液晶電路板制造設備。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
中容量額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式大容量伺服電機。
安裝方式∶法蘭式。
耐熱等級∶A。
絕緣耐壓∶AC1500V 1分鐘。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。Σ-V系列伺服電機SGMGV型大容量伺服電機。
額定輸出：4.4kw。
電源電壓：AC200V。
串行編碼器：20位絕對值型（標準）。
設計順序：標準（螺栓為銀色）。
軸端：直軸、不帶鍵槽（標準）。
選配：帶保持制動器（DC24V）。
各種機械的進給軸驅動用（高速進給）。
品種齊全（300W～15kW，帶保持制動器）。
配備有高分辨率串行編碼器（20位）。
標準采用IP67。
用途示例：
機床。
傳送機械。
搬運機械。
食品加工機械。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶F。
絕緣耐壓∶AC1500V 1分鐘（200V級），AC1800V 1分鐘（400V級）。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。直驅伺服電機SGMCS小容量型。
額定轉矩：14N·m。
伺服電機外徑尺寸：360mm。
串行編碼器：20位增量型（選配）。
設計順序：伺服電機外徑尺寸記號為M、 N的機型。
法蘭規格：C face，反向負載側。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時最大轉矩∶6～600N·m，最高轉速∶250～500r/min）。
利用20 位高分辨率編碼器，可進行高精度的分度。
采用中空構造，便于接線、配管。
用途示例：
半導體制造設備。
液晶電路板制造設備。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
小容量額定值和規格：
額定時間∶連續。
振動等等級∶V15SGMVV-4EDDB6C。
絕緣電阻∶DC500V，10MΩ以上。
使用用環境溫度∶0～40°C。
勵勵磁方式∶永磁式安川SGMVV-4EDDB6C。
安裝方式∶法蘭式。
耐熱等級∶A。
絕緣耐壓∶AC11500V 1分鐘。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使使用環境濕度∶20～80%（不得結露）SGMVV-4EDDB6C。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。
