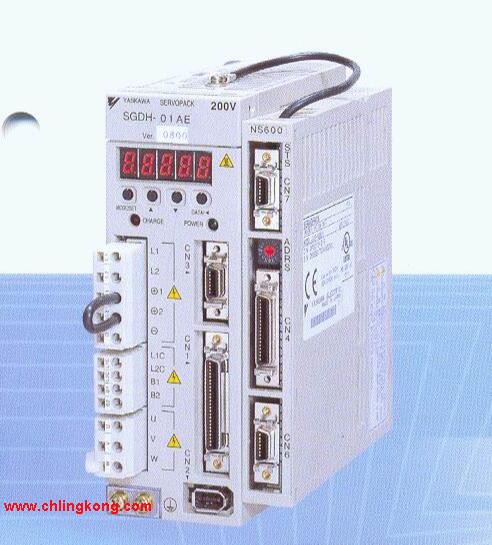

裝備DeviceNet通信功能型伺服單元（外部電源驅動型）（套件型號）
最大適用電機容量：0.5kw。
電源電壓：三相AC200V。
接口：指令選配安裝型（旋轉型伺服電機用）高性能伺服驅動器。
選配（硬件）：涂漆處理。
選配（軟件）：標準。
選配（參數）：標準。
選配模塊：DeviceNet模塊（外部電源驅動型）。
依據開放式現場網絡 DeviceNet 的通信規格SGDH-1EAE
用裝配了 DeviceNet 的上位控制器和 v的組合可以簡單地實行運動控制高性能伺服驅動器。
可以利用市售的豐富的 DeviceNet 支持軟件。
可用上位控制器管理伺服信息。
通過網絡從上位控制器監視伺服驅動器的運行狀況、警報信息高性能伺服驅動器。
用上位控制器來管理伺服信息，從而提高了維護性（短縮調試時間，提高維護作業效率）。
節省接線，降低了成本并提高了可靠性。
由于上位控制器和伺服單元之間的通過通信網絡來連接，因此大幅度節省了接線。
內置豐富的定位功能。
可從上位控制器（ PLC 或電腦）簡單地進行各種定位動作。
配備有單純定位、原點復歸、連續旋轉動作、連續旋轉動作的定位、程序運行等豐富的定位功能。Σ-v系列伺服單元SGDV型安川伺服驅動器尺寸。
最大適用電機容量：0.2kw。
電源電壓：單相AC100V。
設計順序：B型。
接口：MECHATROLINK-Ⅲ通信指令型（旋轉型伺服電機用）。
選配（硬件）：涂漆處理。
實現實時通信
以最大的傳送速度100Mbps和可設定的通信周期125s～4ms，實現了多62站的高速控制安川伺服驅動器尺寸。
通過通信速度的高速化，可實時收發各種控制用信息。
為節省成本做貢獻
條通信線路最多可連接62站，可大幅削減配線成本和時間。
上位控制器的指令連接器僅需1個，
而且無需速度/轉矩指令用D/A轉換器或位置指令用脈沖發生器。
實現了高精度的運動控制
除了轉矩、位置和速度控制，還可實現精度要求極高的同步相位控制安川伺服驅動器尺寸。
由于可在線切換控制模式，因此可更有效、平滑地實現復雜的機械動作。伺服電機SGMPH型（轉速：3000r/min）。
功率：0.75kw。
電源電壓：三相AC200V。
串行編碼器：16位相對值。
設計順序：A。
軸端：直軸帶鍵帶螺孔。
選購件：帶油封、DC24V制動。
偏平系列：需在狹小空間安裝伺服電機時。
靈活適應用戶系統。
為了您能構筑最佳的系統，以充實的產品系列支持您。
產品有單相100V、單相200V、三相200V，
并有適用于絕對值碼盤，帶制動、帶減速機的各種電機。
進而，因其符合國際標準，在世界范圍均可放心使用。
平滑運轉，有極季速度觀測控制，
使電機的速度波動大幅度減低，低速下亦可平滑運轉。Σ-V系列伺服電機SGMSV型。
額定輸出：4.0kw。
電源電壓：AC400V。
串行編碼器：20位增量型（標準）。
設計順序：標準。
軸端：直軸、帶鍵槽、帶螺孔（選配）。
選配：帶油封、帶保持制動器（DC24V）。
超大功率變化率。
品種齊全（1.0kW ～7.0kW，帶保持制動器）。
配備有高分辨率串行編碼器（20位）。
標準采用IP67（7.0kw為IP22）。
用途示例：
貼片機。
印刷電路板打孔機。
機床進給裝置。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩΩ以上SGDH-1EAE。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。

安裝方式∶法蘭式。

耐熱等級∶FSGDH-1EAE。
絕緣耐壓∶AC1500V 1分鐘（200V級），AC1800VV 1分鐘（400V級）。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使使用環境濕度∶20～80%（不得結露）SGDH-1EAE。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。
