連接一塊/二塊模擬量單元。
模擬量輸出/輸入單元所需的供電單元。
有兩種電源單元。

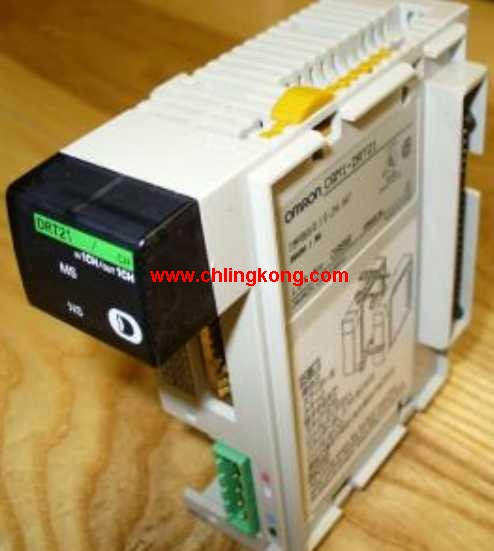

連接一塊模擬量單元的供電單元和連接兩塊模塊擬量單元的供電單元。可用于CPU單元：CQM1H-CPU51/61歐姆龍CQM1-DRT21。
安裝位置和板數：在槽1或槽2中安裝1塊(說明：不能同時使用兩塊模擬量設置板)。
設置值：4路模擬量校正（可變電阻）面板上有調節螺絲校正值0-3的設置在IR220-IR223的0000和02000單元，可分別4位數字BCD碼值存儲CQM1-DRT21
電流消耗：DC5V,大10mA。
模擬量設置板提供4路可變電阻校正。
4路校正設定值存儲在模擬量設定字中歐姆龍CQM1-DRT21。
在使用模擬量設置板時，
如果定時器指令的值設為可進行模擬量校正的話。
那么，當操作人員想改變傳送帶的定時或速度時，
他只需用螺絲刀來調節校正螺絲即可，無需采用其它的編程工具。輸出點數：16點。
大開關容量：50mA DC4.5V ~ 100mA 26.4V。
小開關容量：...
響應時間(ON延遲)：大0.1ms歐姆龍CQM1-DRT21。
響應時間(OFF延遲)：大0.4ms。
外部連接：端子臺。
漏電流：大0.1mA。
內部電流消耗(DC5V)：大90mA。
齊全的功能可提供先進的機器控制。
CQM1H的特色在于具有一系列的內裝板歐姆龍鏈接模塊。
通過這些內裝板可實現一般定位多點高速計數器輸入、對旋轉編碼輸入
模擬量輸入/輸出、模擬量設置和連接到標準串行設備的串行通訊。氣
根據客戶的需要選擇合適的PLC內裝板進行應用。輸入點數：16點。
輸入電壓：DC24 +10%/15%。
輸入電流：6mA(DC24V)。
輸入阻抗：3.9KΩ。
外部連接：端子臺歐姆龍鏈接模塊。
輸入/公共端：16。
電流消耗(DC5V)：大85mA。
操作電壓(ON電壓)：小DC14.4V。
操作電壓(OFF電壓)：大DC5.0V。
響應時間(ON延遲)：大8ms歐姆龍鏈接模塊。
響應時間(OFF延遲)：大8ms。
包括高速計數器板和串行通信板在內，
擁有各種先進的內裝板。
在CPU單元中安裝所要求的內裝板就可以滿足各種機器的應用要求。
串行通信板能與任何帶有串行通信端口的裝置進行通信，
比如溫度控制器或條碼讀取器。
叫根據機器的規格，尺寸或控制對像，配置優優的控制系統CQM1-DRT21。I/O點數：16點輸入/16點輸出。
只用單一電纜，B7A接接口單元連接I/O設備的大距離500m，
具有各種I/O容量的單元?dú)W姆龍CQM1-DRT21。
可在實際應用中減少布線，
連接到PLC進行簡單的數字通信，
或連接操作面板或機器人，
不管連接到任何裝置，
都可減少所需連接電纜數。
